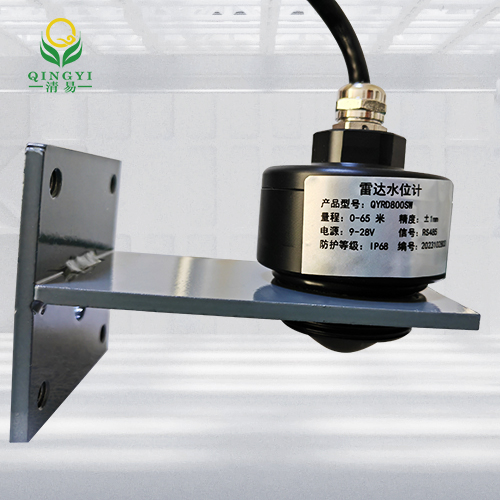

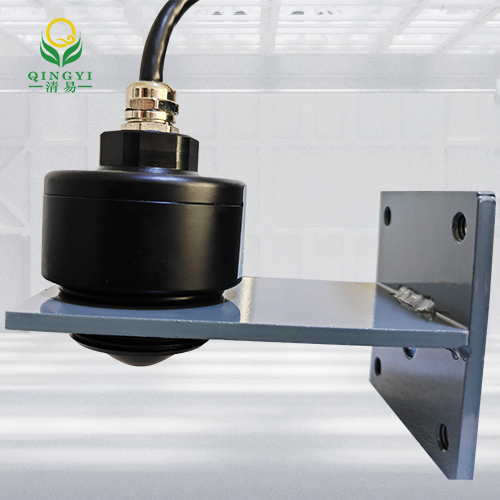

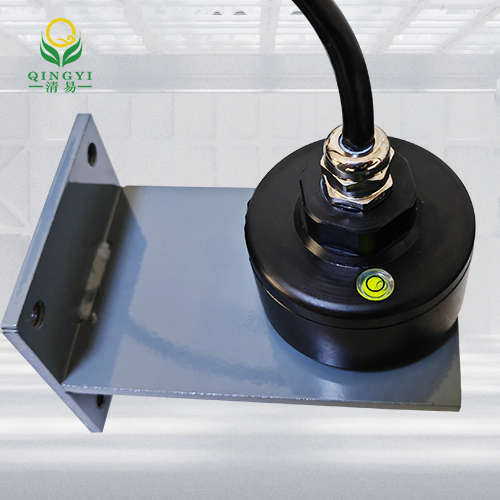

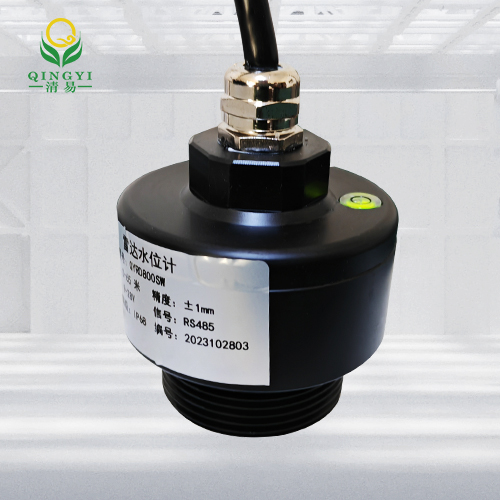

CG-77 连续调频波雷达水位计

产品概述

产品是指工作在 76-81GHz 的调频连续波(FMCW)雷达产品。产品量程可以达到65m,盲区在10cm 以内。由于它工作频率更高，带宽更大，测量精度更高。产品提供支架的固定方式，无需现场布线使得安装便捷简易。

功能特点

毫米波射频芯片，实现更紧凑的射频架构，更高的信噪比，更小的盲区。

5GHz工作带宽，使产品拥有更高的测量分辨率与测量精度。

*窄6°天线波束角，安装环境中的干扰对仪表的影响更小，安装更为便捷。

一体化透镜设计，体积精巧。

低功耗运行，寿命长。

基本参数

发射频率：76GHz～81GHz

测量范围：0.1 m ～65m

测量精度：±1mm

波 束 角：6°

供电范围：9～28 VDC

通讯方式：RS485

工作温度：-30～75℃

外壳材质：不锈钢/PP

天线类型：透镜天线

推荐线缆：0.5mm²

防护等级：IP68

安装方式：支架/螺纹

电缆入口：PG9

安装

安装需要注意的两点：（1）保证仪表垂直于水面（2）避免发射波束照射到干扰物，产生虚假回波。典型工况参见以下几点。

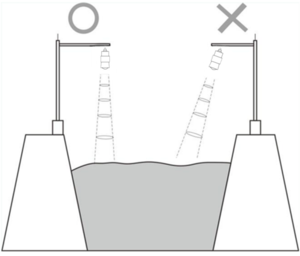

1保证水位计垂直于水面安装，倾斜将接受信号幅度变弱，影响正常测距。

仪器安装位置示意图

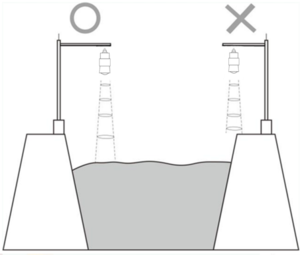

2保证波束范围内没有干扰物，如河岸岸边。

仪器安装位置示意图

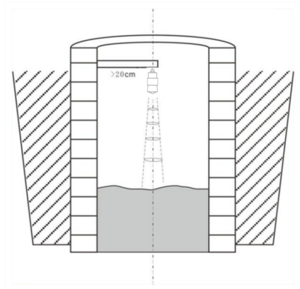

3仪器安装至少离侧壁20cm，地下管网安装尽量靠近下水井中间，否则井壁容易产生干扰信号，影响测量判断。

安装至少离容器壁20cm
