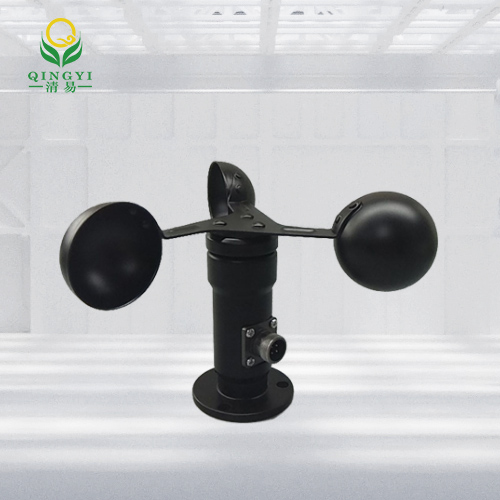

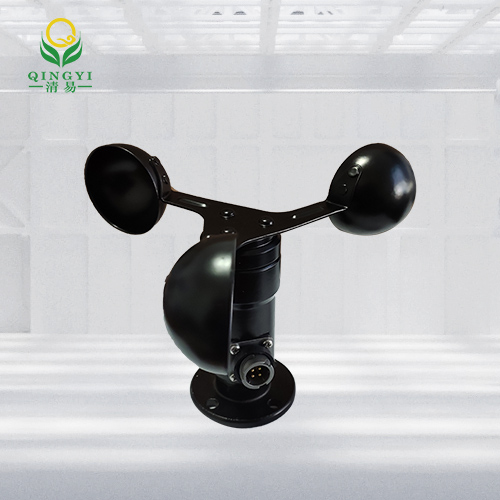

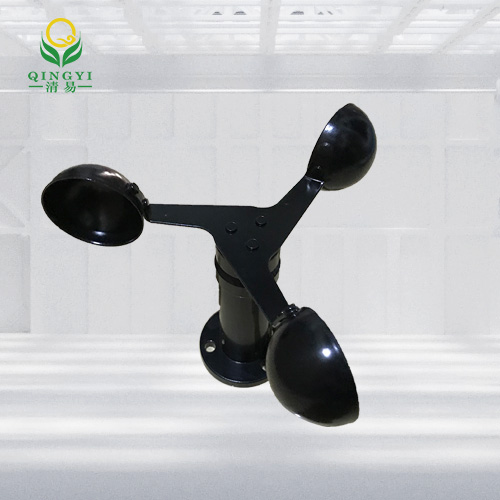

产品概述

采用电路模块技术开发变送器，操作简单，使用方便，用于实现对环境风速的测量，根据需求可输出脉冲信号，0.4-2V电压或4-20mA电流信号,RS485信号。

功能特点

◆体积小，携带方便、安装简捷

◆测量精度高，量程宽，稳定性好

◆结构设计合理，外观质量佳

◆数据信息线性度好，信号传输距离长，抗外界干扰能力强

工作原理

当风杯转动时，带动同轴的多齿截光盘或磁棒转动，通过电路得到与风杯转速成正比的脉冲信号，该脉冲信号由计数器计数，经换算后能得出实际风速值。

技术参数

测量范围：0~32.4m/s; 0~45m/s; 0~70m/s

精度：±0.3m/s

启动风速：0.2-0.4 m/s

引线长度：2.5米(可定制)

★电压输出型

供电电压：7-24v   DC

输出信号：0.4-2v

风速值=(输出电压-0.4)/1.6*量程

★电流输出型

供电电压：10-24v   DC

输出信号：4-20mA

风速值=(输出电流-4)/16*量程

★RS485型

供电电压：7-24v   DC

通讯协议：Modbus协议

★脉冲输出型

供电电压：7-24v   DC

输出信号：脉冲

风速值=脉冲数*0.072m/s

适用范围

可应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。

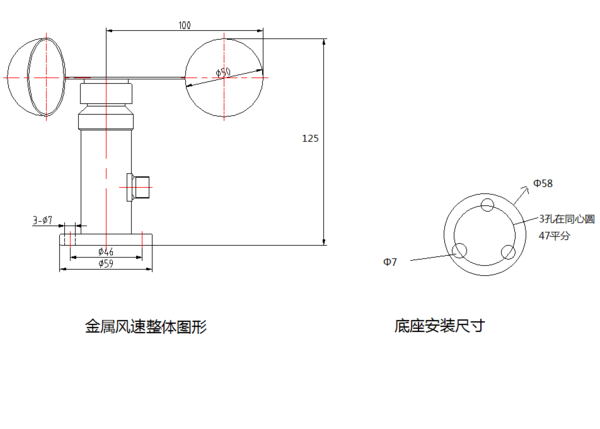

外观尺寸
