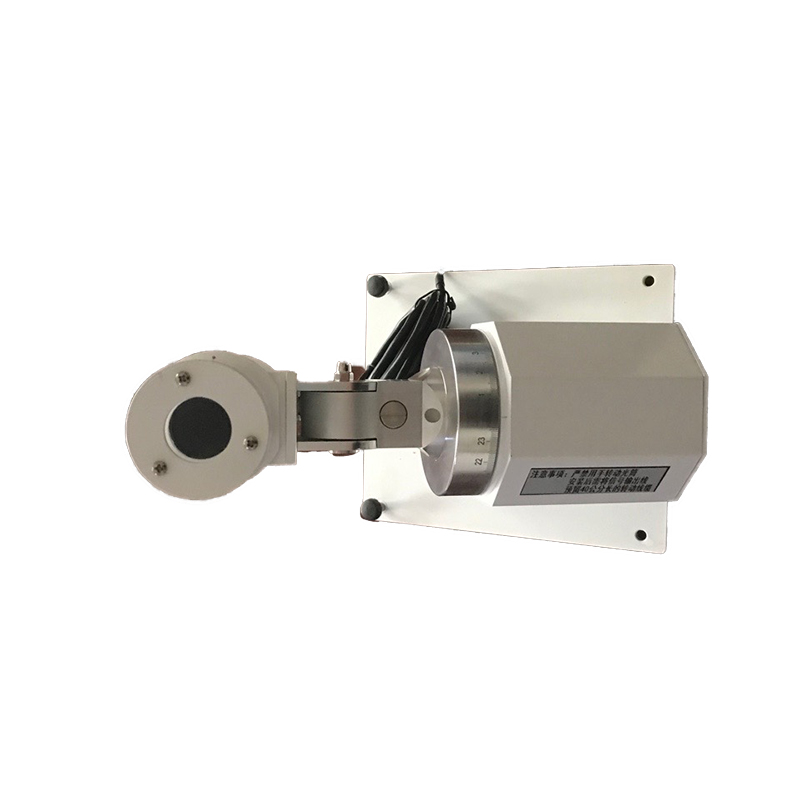

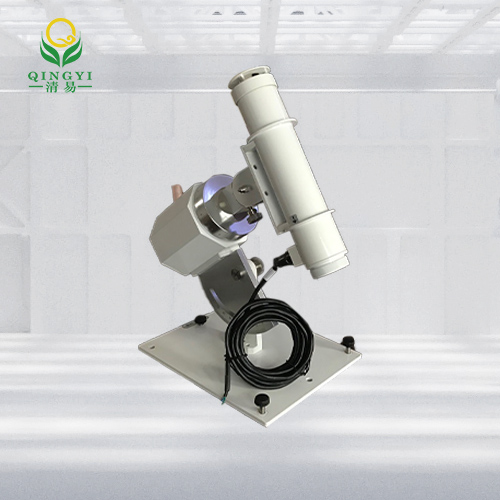

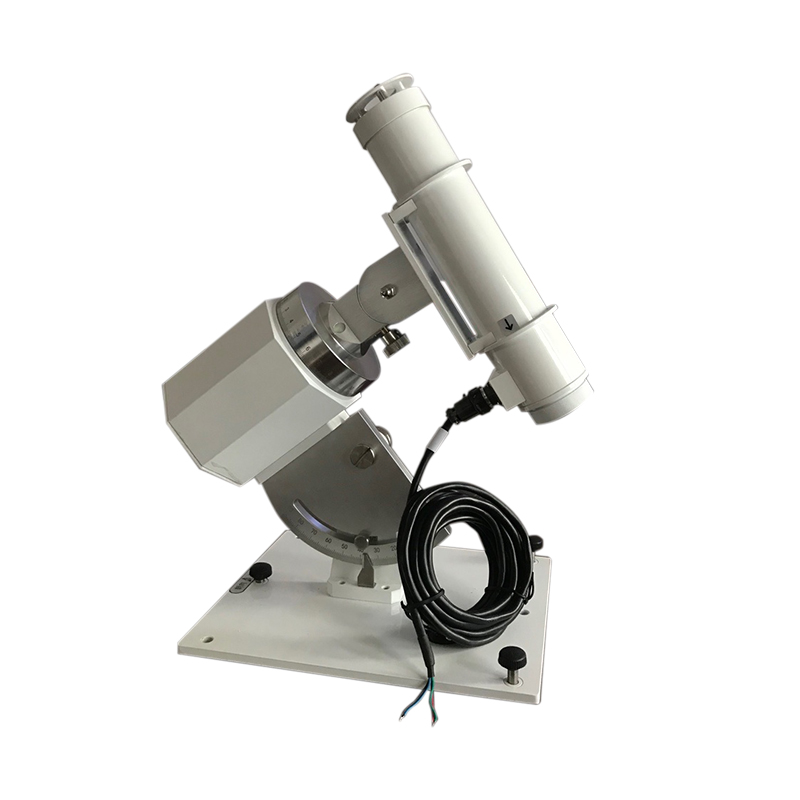

QYCG-32 直辐射传感器
产品信息

产品概述

直接辐射表用于测量光谱范围为0.3μm-3μm的太阳直辐射量。当太阳直辐射量超过120W/m2时和日照时数记录仪连接,也可直接测量日照时数。所以该仪表可广泛应用于太阳能利用、气象、农业、建筑材料及生态考察部门。

功能特点

◆符合ISO9060(太阳能、半球向日射表和直接日射表的规范与分类)国际标准

◆可作为一级标准直接辐射表使用

◆快速响应、精确半自动跟踪

◆适用于各种恶劣环境

适用范围

广泛适用于太阳能光伏发电,太阳能热水器与太阳能工程,太阳能建筑领域,太阳能实验室,农林业生态研究,极地、海洋、冰川气候研究,天气与气候的研究等领域。

工作、存储条件

工作温度:-40~85°C       工作湿度:0~100%RH

储存温度:-40~125°C       储存湿度:<80%(无凝结)

工作原理

直接辐射表构造主要由光筒和自动跟踪装置组成,光筒内部由七个光栏和内筒、石英玻璃、热电堆干燥剂筒组成。七个光栏是用来减少内部反射,构成仪器的开敞角并且限制仪器内部空气的湍流。在光栏的外面是筒,用以把光栏内部和外筒的干燥空气封闭,以减少环境温度对热电堆的影响。在筒上装置JGS3石英玻璃片,它可透过0.3~3μm波长的太阳直接辐射。光筒的尾端装有干燥剂,以防止水汽凝结物生成。

直接辐射表感应部分是光筒的核心部件,它是由快速响应的绕线电镀式多结点热电堆组成。感应面对着太阳一面涂有特制无光黑漆,上面是热电堆的热结点,当有阳光照射时,温度升高,它与另一面的冷结点形成温差电动势。该电动势与太阳辐射强度成正比。

直接辐射表自动跟踪装置是由底板、纬度架、电机、导电环、蜗轮箱(用于太阳倾角调整)和电机控制器等组成。驱动部单片机控制直流步进电机,电源为直流12V。该电机精度高,24小时转角误差0.25o以内。当纬度调到当地地理纬度底板上的黑线与正南北线重合,倾角与当时太阳倾角相同时,即可实现准确的自动跟踪。

直接辐射表输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/Wm-2),每个传感器分别给出标定过的灵敏度系数。。

技术参数

◆ 供  电:12V~24V   DC

◆ 光谱范围:300~3000nm

◆ 信号范围:0~2000W/m2

◆ 输出信号:0~20mV

◆ 灵 敏 度:7~14μV/Wm-2

◆ 响应时间:≤15s(99%)

◆ 内     阻:约80Ω

◆ 年稳定性:≤±1%(灵敏度变化率)

◆ 跟踪精度:<168h±1°

◆ 非线性:±2%

◆ 敞开角:4°

◆ 功    耗:100mA

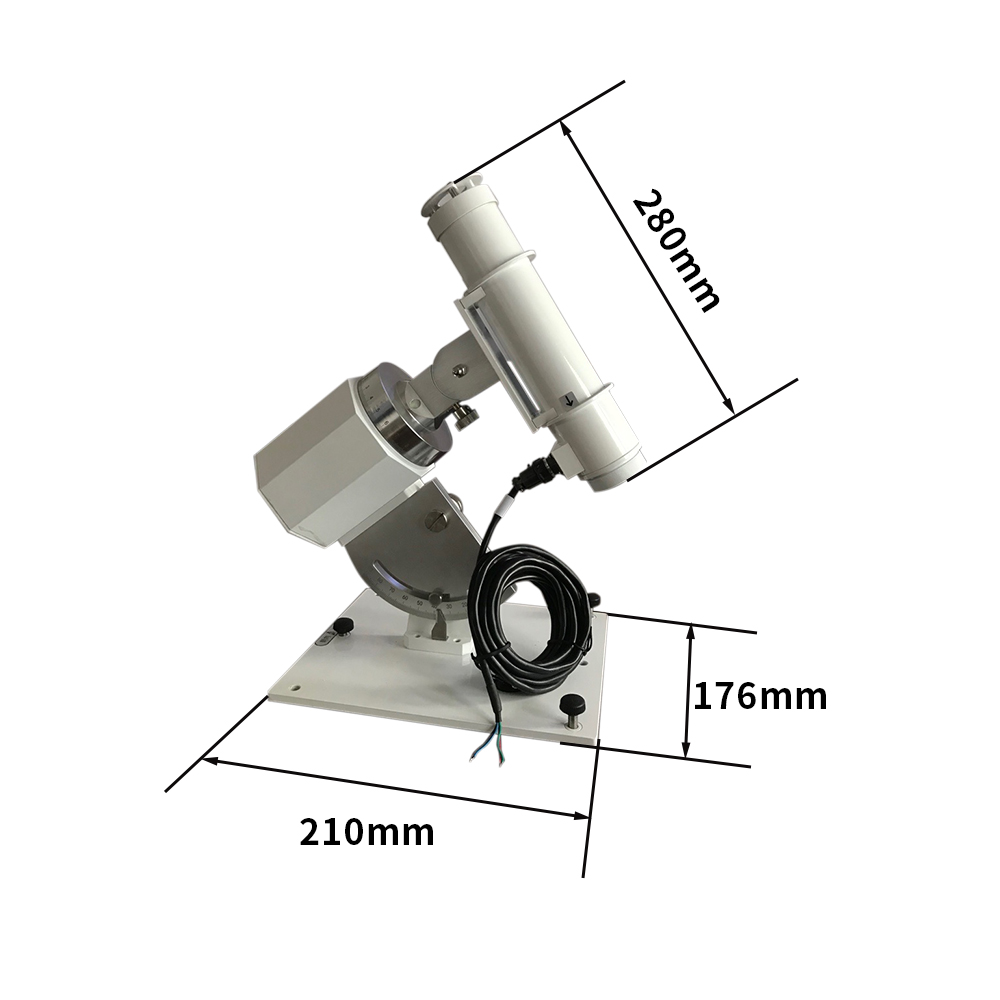

尺寸、重量

外观尺寸:高20cm

         底座尺寸长210mm x 宽176mm

         支架高度56mm

整机重量:5kg
