QYQB-01 无线倾角报警仪

产品概述

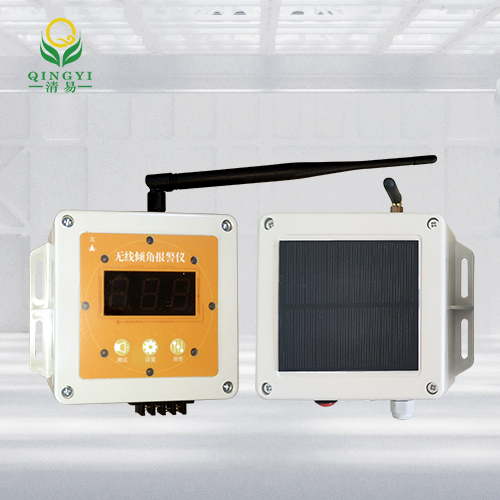

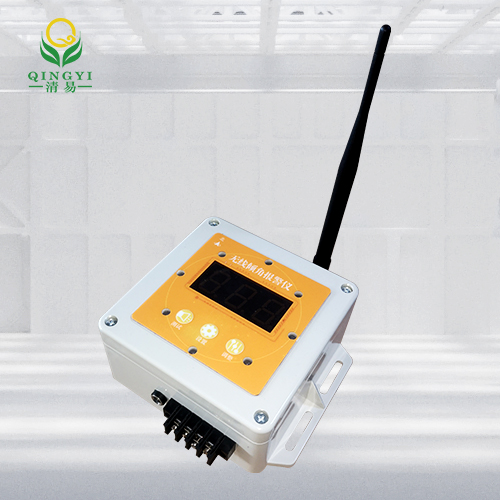

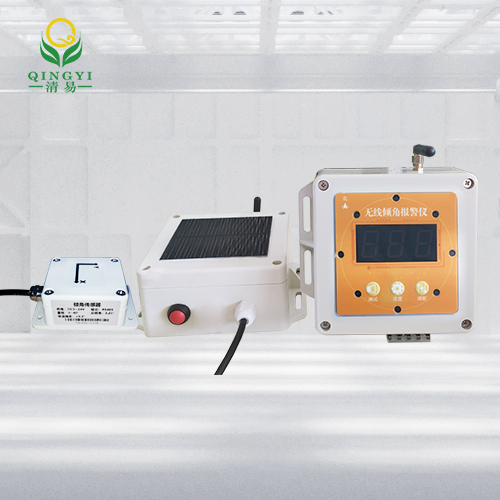

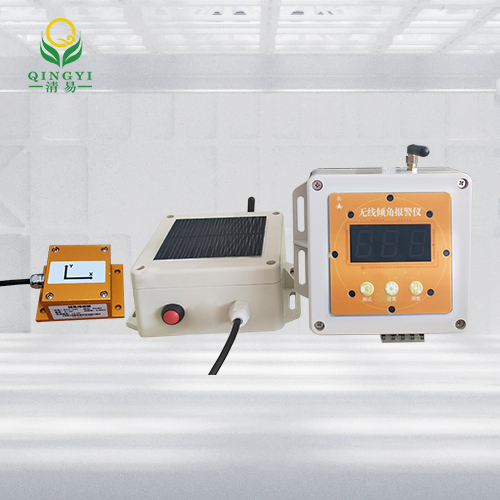

无线倾角报警仪是由测控报警仪、无线倾斜角度倾斜方位传感器和太阳能供电盒组成，具有倾斜角度报警设定和报警输出控制功能；无线倾角报警仪采用无线信号传输、显示屏输出，倾斜角度显示采用高亮LED数码管显示，监测距离远，并适合于光线较暗和夜间使用；该报警仪自带声光报警器，倾斜角度超限时报警器发出声光报警，提醒操作人员注意，同时产生继电器开关量输出。

功能特点

◆ 操作便捷，整机有三个按键，就可以实现所有设置以及查看功能，操作非常简便。

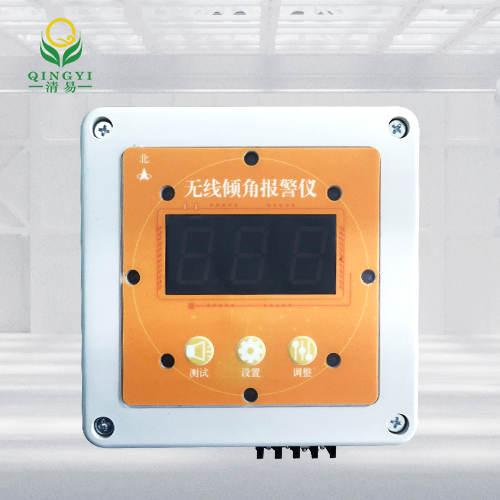

◆ 显示直观，面板分两个区域分别显示倾斜角度和倾斜方位数据，倾斜方位数据带有倾斜方位标指示。

◆ 无线传输，可视距离可达1.5km，信号流畅稳定告别布线烦恼。

◆ 传感器采用太阳能+内置可充电锂电池供电，安装灵活。

◆ 低功耗，传感器在散射光环境下，一个月内保持满电，主机数据持续更新。

◆ 具备倾斜角度，倾斜方位显示功能，并能够根据倾斜角度作超限预报警输出。

◆ 反应灵敏，根据设置的预报警值可迅速进行继电器输出报警信息，延迟小于100ms。

◆ 测量精度高，量程宽，稳定性好

◆ 结构设计合理，外观质量佳

◆ 数据信息线性度好，抗外界干扰能力强

适用范围

应用在桥梁架设、铁路铺设、土木工程、石油钻井、航空航海、工业自动化、机械加工等领域现场倾角监测和预警。

技术参数

高精度倾斜角度（选配）

测量范围：0～30°

测量精度：±0.06°

分 辨 率：0.0001°

普及型倾斜角度（选配）

测量范围：0～90°

测量精度：±0.3°

分 辨 率：0.01°

倾斜方位

量    程：16方位

其它参数

供电电压：传感器：太阳能（3W）+锂电池供电（5200mAh）

                 报警仪：220V适配器供电

输入信号：470MHz无线通讯或RS485

探头线长：1.5m（标配）

传输距离：可视距离1.5km

预警值门限：≥0.8°   报警值门限：≥1.3°

设备功耗：50mA

防护等级：传感器：IP67（高精度）IP66（普及型）

                报警仪：IP67    低功耗无线通讯单元：IP67

尺寸、重量

外观尺寸：

高精度倾斜角度传感器：长82mm*宽64mm*高38mm

普及型倾斜角度传感器：长89mm*宽58mm*高35mm

报警仪：长149mm*宽120mm*高63mm

低功耗无线通讯单元：长149mm*宽120mm*高63mm

整机重量：

倾斜角度传感器：205g（高精度）170g（普及型）

报警仪：355g        低功耗无线通讯单元：398g
