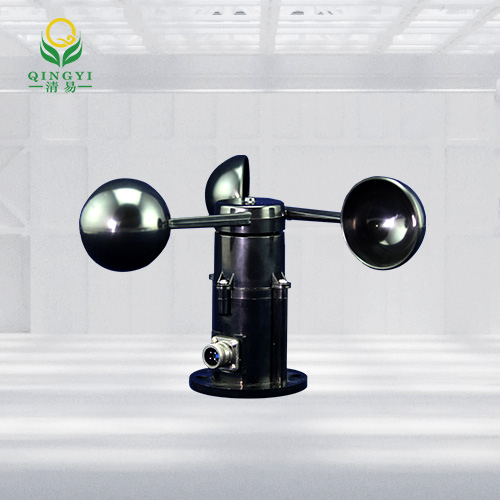

QS-fs 风速传感器
产品信息

产品概述

本产品主要采用优质聚合物碳纤维为原材料,具有良好的防腐、防侵蚀等特点,能够保证仪器长期使用不起锈,同时配合内部顺滑的轴承系统,确保了信息采集的精确性。外型小巧轻便,便于携带和组装,三杯设计理念可以有效获得外部环境信息。

功能特点

◆体积小,携带方便、安装简捷

◆测量精度高,量程宽,稳定性好

◆结构设计合理,外观质量佳

◆数据信息线性度好,信号传输距离长,抗外界干扰能力强

适用范围

可广泛应用于温室、环境保护、气象站、船舶、码头、养殖等环境的风速测量。

工作、存储条件

工作温度:-40~85°C              工作湿度:0~100%RH

储存温度:-40~125°C            储存湿度:<80%(无凝结)

固定方式

采用法兰安装方法,螺纹法兰连接使风向传感器下部管件牢牢固定在法兰盘上,底盘Φ65mm,在Φ50mm的圆周上开四个均Φ6mm的安装孔,使用螺栓将其紧紧固定在支架上,使整套仪器保持在最佳水平度,确保风向数据的准确性,法兰连接使用方便,能够承受较大的压力。

技术参数

启动风力:0.2-0.4 m/s

测量精度:±(0.3+0.03V)m/s(V表示风速示值)

信号输出:

 电压型

    量    程:0~32. 4 m/s

       供电电压:7V~24 V   DC

  输出信号:0.4~2V

  风速值=(输出电压-0.4)/1.6*32.4



  供电电压:12V~24 V   DC

  输出信号:0~5 V 、1~5 V

  风速值=输出电压/5*32.4

  风速值=(输出电压-1)/4*32.4

 电流型

  量    程:0~32. 4 m/s

  供电电压:12V~24V   DC

  输出信号:4~20 mA

  负载能力:≤200Ω

  风速值=(输出电流-4)/16*32.4

 脉冲型(霍尔)

  量       程:0~32.4m/s

  输出信号:脉冲(每个脉冲对应0.88m/s)

  信号说明:内加上拉电阻逻辑1=VCC,逻辑0=GND

  供电电压:5V~24V   DC

   RS485型

  量     程:0~32. 4 m/s

  供电电压:7V~24V   DC

  通信协议:Modbus-RTU

设备功耗:<15mA

防护等级:IP66

上电响应时间:2s

探头线长:1.5米

尺寸、重量

外型尺寸:L194*H99(mm)底座φ65(mm)

整机重量:98g
