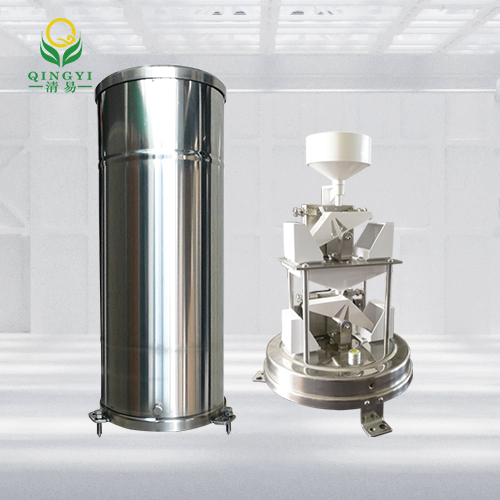

CG-04-D1 双翻斗雨量传感器
类型 传感器、变送器
品牌 清易
型号 CG-04-D1

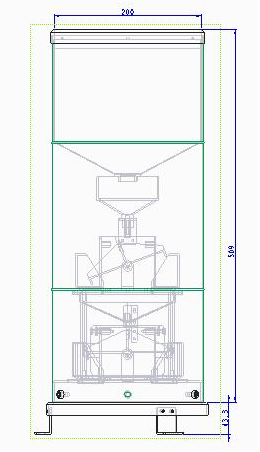

规格 ф220mm*560mm
净重 3.75kg
工作温度 -40~85°C
工作湿度 0~100%RH
储存温度 -40~125°C
储存湿度 <80%RH(无凝结)
400-081-5117
产品参数
类型
传感器、变送器
品牌
清易
型号
CG-04-D1
规格
ф220mm*560mm
净重
3.75kg
工作温度
-40~85°C
工作湿度
0~100%RH
储存温度
-40~125°C
储存湿度
<80%RH(无凝结)
我知道了
产品详情原理与参数

产品概述

CG-04-D1型翻斗式雨量传感器是一种水文、气象仪器,用于测量自然界降雨量,同时将降雨量转换为以开关量形式表示的数字信息量输出,以满足信息传输、处理、记录和显示等的需要。

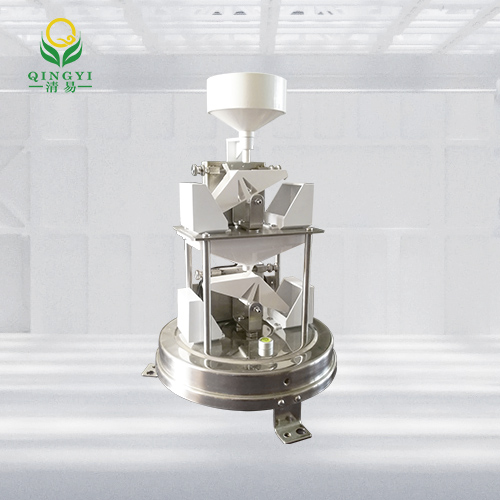

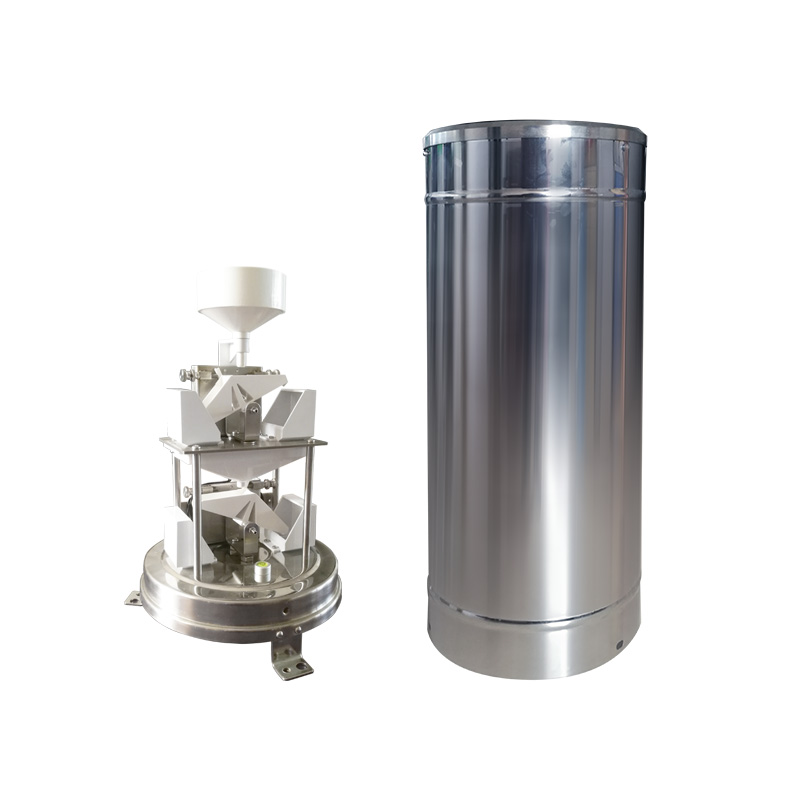

本仪器由承雨器部件和计量部件等组成。承雨口采用口径Φ200mm。计量组件是两个翻斗式机械双稳态秤重机构成,其功能是将以mm计的降雨深度转换为开关信号输出。

功能特点

◆体积小,安装方便

◆双翻斗构造而成,精度高,稳定性好

◆线性度好,传输距离长,抗干扰能力强

◆漏斗处设计网孔,防止树叶等杂物阻塞雨量下流

◆翻斗部件支承系统制造精良,摩阻力矩小,因而翻斗部件翻转灵敏,性能稳定,工作可靠

◆仪器外壳用不锈钢制成,不起锈,外观质量佳

◆承雨口采用不锈钢皮整体冲拉而成,光洁度高,滞水产生的误差小

◆底盘内部设有水平调节泡,可以辅助底角将设备调整到最佳水平度

适用范围

可用于气象台(站)、水文站、农林、国防、野外测报站等有关部门,配合我公司自主研发生产的雨量记录仪来测量降水量、降水强度、降水时间等,也可为防洪、供水调度、电站水库水情管理提供原始数据。

产品视频


雨量传感器简介篇



雨量传感器安装篇




雨量传感器评测篇



雨量传感器故障与处理



工作原理

雨水进入承水口,经过漏斗流入上翻斗。上翻斗承积一定水量(0.2/0.5mm)时,发生翻转,经汇集漏斗和节流管注入计量翻斗,把不同强度的自然降水调节为比较均匀的中等强度降水。计量翻斗翻动一次为0.2/0.5mm降水量,随之雨水由计量翻斗进入记数翻斗在记数翻斗中部装有一块小磁钢,磁钢的上面装有干簧开关,记数翻斗翻转一次,干簧管开关闭合一次,产生一个脉冲信号送至采集器中的计数器进行计数,每个计数为0.2/0.5mm降水量。

技术参数

供电电压:5V~24V DC(485型需要,脉冲不需要)

承雨口径:φ200mm

刃口锐角:45°

测量范围:雨强0.01mm/min~4mm/min(允许通过最大雨强8mm/min)

测量误差:±2%

分辨率:0.2mm、0.5mm

信号输出:

 脉冲型

  信号:单干簧管通断脉冲信号

   RS485型

       通讯协议:Modbus-RTU(可定制)

设备功耗:<15mA

防护等级:IP66
