类型 传感器、变送器
品牌 清易
型号 CG-07
净重 2.5kg
工作温度 -40~85°C
工作湿度 0~100%RH
储存温度 -40~125°C
储存湿度 <80%RH(无凝结)
18622812339
产品参数
类型
传感器、变送器
品牌
清易
型号
CG-07
净重
2.5kg
工作温度
-40~85°C
工作湿度
0~100%RH
储存温度
-40~125°C
储存湿度
<80%RH(无凝结)
我知道了
产品详情原理与参数

产品用途

该表用来测量光谱范围为0.3-3.2μm的太阳总辐射,如感应面向下可测量反射辐射,如加遮光环可测量散射辐射。

应用领域

可广泛应用于太阳能利用、气象、农业、建筑材料老化及大气污染等部门。

安装与使用

该表应安装在四周空旷,感应面以上没有任何障碍物的地方。然后将辐射表电缆插头正对北方,调整好水平位置,将其牢牢固定,再将总辐射表输出电缆与记录器相连接,即可观测。最好将电缆牢固地固定在安装架上,以减少断裂或在有风天发生间歇中断现象。

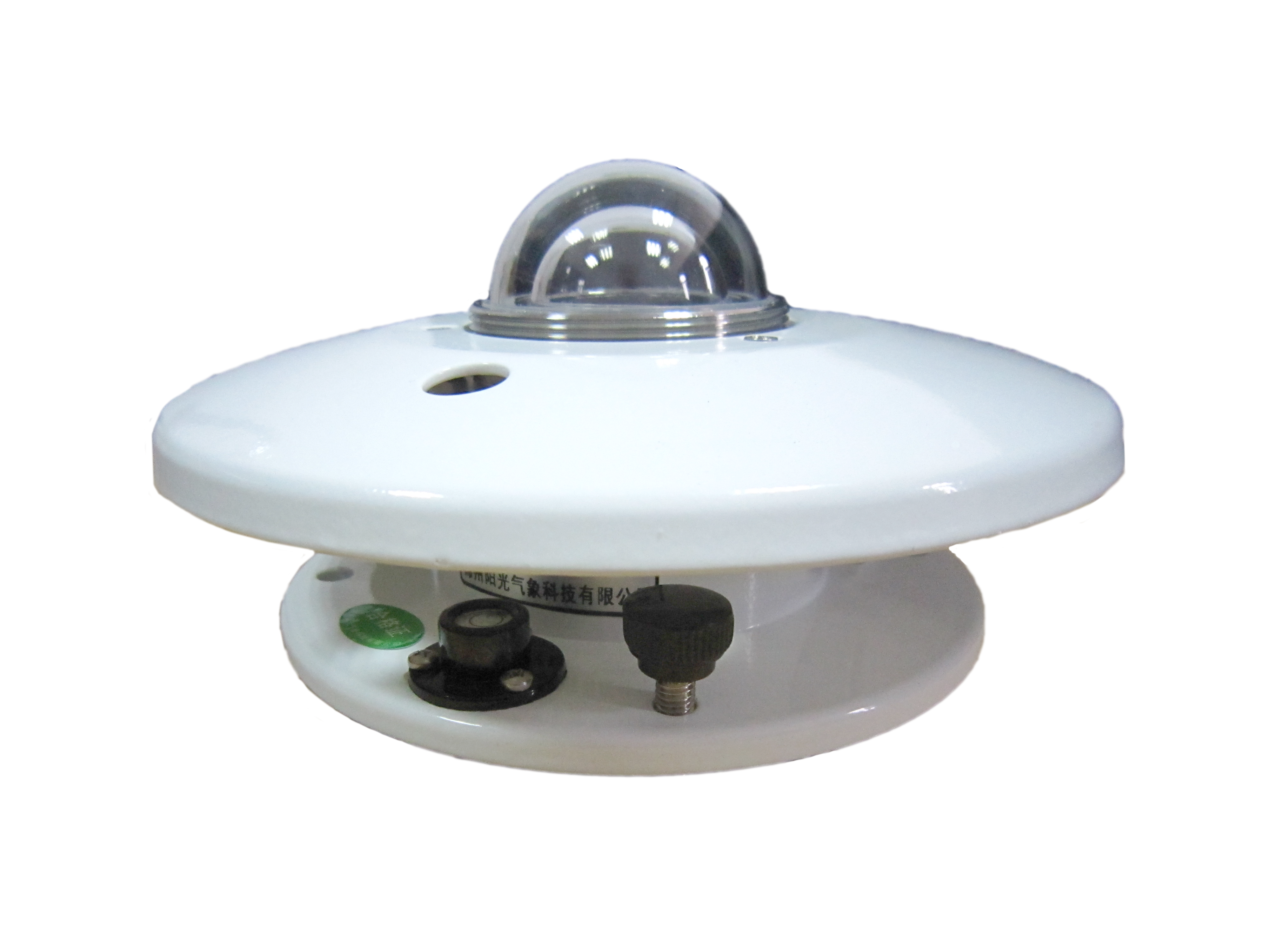

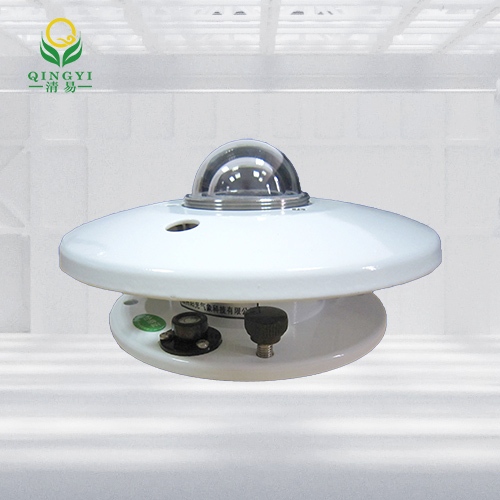

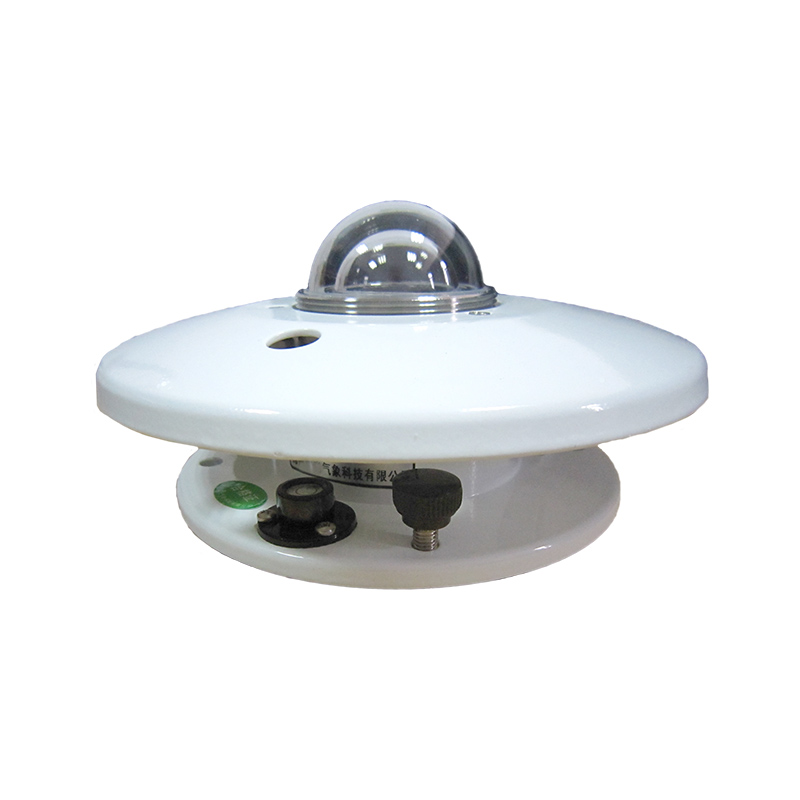

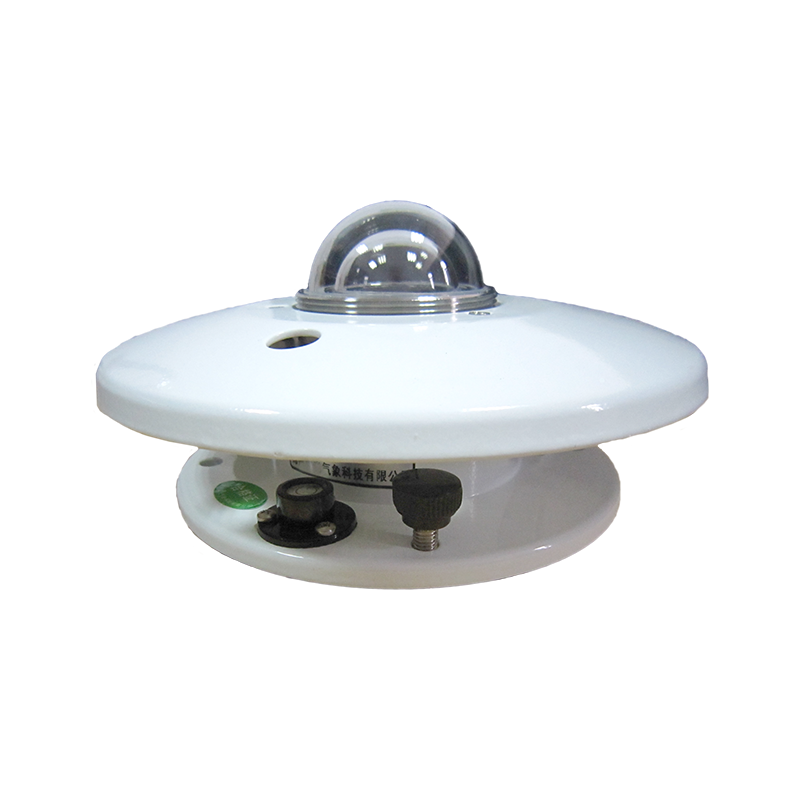

结构及原理

该表为热电效应原理,感应元件采用绕线电镀式多接点热电堆,其表面涂有高吸收率的黑色涂层。热接点在感应面上,而冷结点则位于机体内,冷热接点产生温差电势。在线性范围内,输出信号与太阳辐照度成正比。为减小温度的影响则配有温度补偿线路,为了防止环境对其性能的影响,则用两层石英玻璃罩,罩是经过精密的光学冷加工磨制而成的。双层玻璃罩是为了减少空气对流对辐射表的影响。内罩是为了截断外罩本身的红外辐射而设的。

技术参数

供电电压:12~24V

测量范围:0~2000W/m2

测量精度:±3 W/m2

分 辨 率:1 W/m2

信号输出:

    电流型:0~20mA、4~20mA

    电压型:0~20mV、0~5V

    RS485型:Modbus-RTU协议

防护等级:IP65

响应时间:≤30秒(99%)

灵敏度:7~14μV/w.m-2

内阻:约350Ω

稳定性:±2%

余弦响应:≤±5%(太阳高度角10°时)

温度特性:±2%(-20℃~+40℃)

非线性:±2%

光谱范围:0.3~3.2μm
