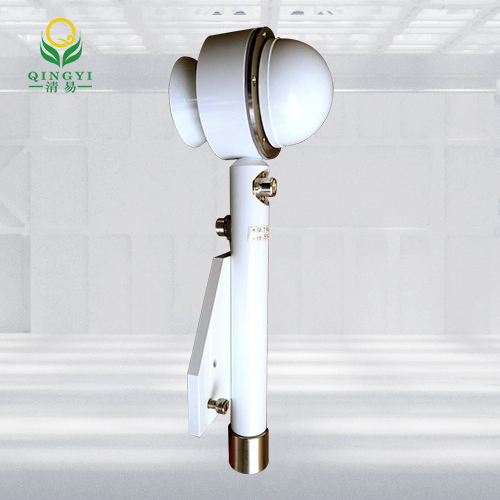

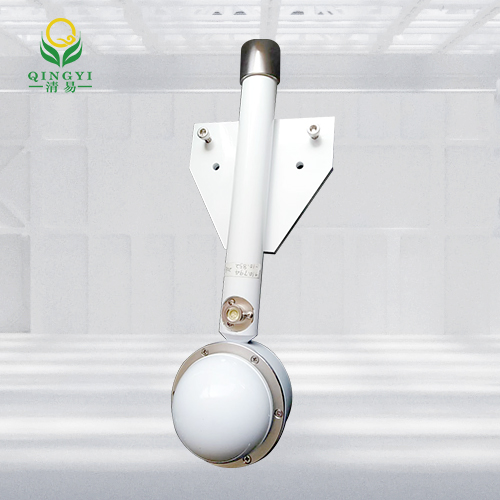

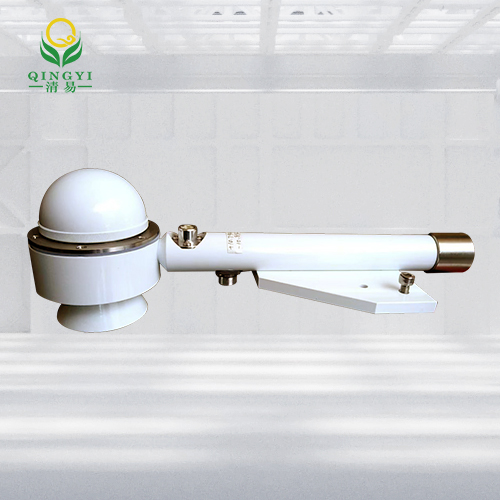

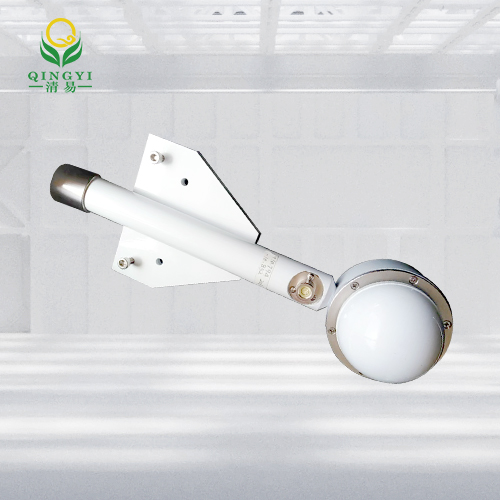

QYCG-30 净全辐射传感器
产品信息

产品概述

净全辐射表被用来测量由天空向下投射的和地球表面向上投射的全波段辐射量的净差值。测量范围为0.3~3微米的短波辐射和3~50微米的地球辐射。应用于土壤水分蒸发蒸腾计算、及热平衡相关的建筑机理研究。

净辐射表广泛应用于农业气象、土壤水分蒸发蒸腾损失总量计算、农作物灾害预防及热平衡相关的建筑机理研究。

功能特点

◆无源测量、体积小、重量轻;

◆结构简单,便于使用;

◆适用于常规研究与测量;

◆成本低、性价比高。

适用范围

广泛适用于阳能光伏发电、农林业生态研究、土壤水分蒸发蒸腾损失总量计算、农作物灾害预防、热平衡相关的建筑机理研究等领域。

工作、存储条件

工作温度:-40~85°C               工作湿度:0~100%RH

储存温度:-40~125°C             储存湿度:<80%(无凝结)

工作原理

净辐射表的工作原理为热电效应,感应部分是由康铜丝镀铜组成的热电堆,热电堆的上面涂有进口高吸收无光黑色涂层。两个热电堆分别接收太阳辐射和大地辐射。由于上下感应面吸收的辐射度不同,使得热电堆两端产生温度差异,其输出电动势与感应面接收到的辐照度差值成正比。

净辐射表装有能透过短波辐射(0.3~3微米)和长波辐射(3~50微米)的半球形专用聚乙烯薄膜罩,防止风、雨对辐射表输出的影响及保护感应面,输出辐射量(W/m2)=测量输出电压信号值(μV)÷灵敏度系数(μV/W•m-2),每个传感器分别给出标定过的灵敏度系数。

技术参数

◆ 供  电:12V~24V   DC

◆ 光谱范围:3~50μm(长波辐射)

                    0.3~3μm(短波辐射)

◆ 信号范围:-300~+1000W/m2

◆ 输出信号:-20~+20mV

◆ 灵 敏 度:1~14μV/W•m-2

◆ 响应时间:≤35s(99%)

◆ 内     阻:约350Ω

◆ 年稳定性:≤±2%

◆ 感应面的一致性:±15%

尺寸、重量

外观尺寸:底盘直径:Φ120mm

     长度:307mm

     聚乙烯薄膜罩:Φ33mm

整机重量:0.86kg
