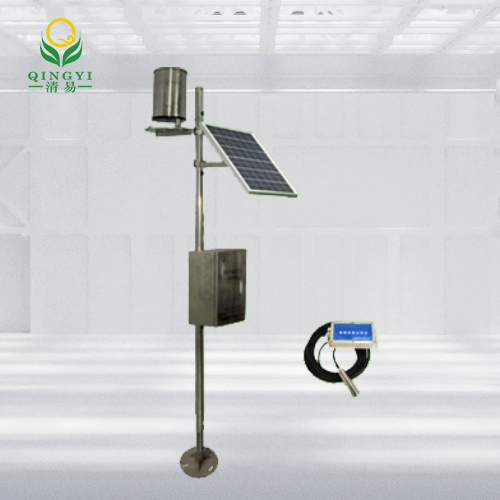

QY-02-YS 雨量水位监测站

雨量监测站配置

1）不锈钢支架，高度为1.2米

2）雨量传感器、水位传感器

3）太阳能供电：太阳能电池板，蓄电池

4）数据采集发送器

数据传输采用4G和短信息兼容方式；具备向三个（或以上）地址发送数据功能；具备看门狗功能，出现故障可自动恢复；具备雨量数据定量发送报警信息功能。

数据采样频率 1次/ 分钟；采集器时钟误差不大于15S/月； 数据存储器容量不小于32M；具备电池电压检测功能；具备数据呼叫回复功能；具备远程设定参数功能。

功能及特点

   ◇体积小，安装方便；精度高，稳定性好

   ◇线性度好，传输距离长，抗干扰能力

   ◇漏斗处设计网孔，阻止树叶等杂物阻塞雨量下流

   ◇翻斗部件支承系统制造精良，摩阻力矩小，因而翻斗部件翻转灵敏，性能稳定，工作可靠

   ◇仪器外壳用不锈钢制成，不起锈，外观质量佳

   ◇承雨口采用不锈钢皮整体冲拉而成，光洁度高，滞水产生的误差小

   ◇底盘内部设有水平调节泡，可以调节底角将设备调整到水平

   ◇可配置高清摄像头，定时上传现场照片上传至数据平台；

   ◇应用协议支持水文监测数据传输规约；

   ◇微信查看及预警功能，实时掌握设备信息，及时获取异常报警信息。

数据处理系统

1、概要

为方便客户远程查询设备监测数据，我公司设计开发了“环境数据监测中心管理系统”，以下简称“监测系统”，客户通过登陆“监测系统”进行数据的查询工作。登陆方式可以选择手机上网登陆和有互联网环境的任何一台计算机登陆。手机上网可以查询实时监测数据，计算机登陆互联网可以查询实时监测数据和历史监测数据。

2、操作方法

1）账户信息

登陆账户和密码由我公司统一设置后告知于使用单位。

设备安装后，客户将新SIM卡号告知我公司，我公司将为客户建立SIM卡通讯档案，为客户生成登陆账户，包括用户名、设备ID、密码等基本信息，并告知客户，客户登陆后可对基本信息进行完善或更改。

2）用户登录

环境数据监测中心管理系统网址为http://gprs.sj2000.org.cn/，客户用我公司所给的登陆账户进行登陆

3） 用户信息列表

登录后，将进入用户信息列表页，客户能看到自己气象站的基本信息，并且可以进行完善，点解“编辑”列中的“编辑”按钮即可对本行信息编辑，之后保存即可更新。

点击“点击进入”，即可进入查询数据主页面。

4）查询主页面

在用户信息列表中，选择相应行，双击，即可进入自己单位的检测数据查询主页面。

（1）上部分显示登录信息和自己单位的设备ID。

（2）左侧为功能选择键。分为“手机版”，“实时数据”，“历史数据”，“历史曲线”，“返回列表页”，“用户注销”等功能。

手机版：客户利用手机登陆网站，进行实时数据查询时看到的精简界面。

实时数据：设备当前的监测数据以及对时段内的数据进行统计分析结果（如当天谷值、峰值、平均值等）。

历史数据：根据开始时间和结束时间，查询时间段内的监测数据。并且可以删除数据和导出数据到本地。

历史曲线：查看各个通道监测值的曲线图，直观了解监测值的变化走势。

返回列表页：返回客户列表。（客户能看到本单位气象站的基本信息）。

用户注销：点击此按钮，重新回到登陆界面。

基本参数

.记录间隔：30分-24小时可调

.存储容量：无限云端存储

.通讯方式：4G无线通讯

.工作环境：-20℃～80℃

.供电方式：太阳能+蓄电池组合供电

雨量传感器

◇测量范围：雨强0～4mm/min

◇测量精度：±2%

◇分 辨 率：0.2mm

◇承雨口径：φ200mm

◇输出信号：干簧管通断（内置滤波电阻）

水位传感器

◇量    程：0cm～1000cm

◇精 准 度：1cm

◇记录间隔：1分～24小时可调

◇通讯接口：USB 2.0

◇记录容量：≥8000

◇供电电压：电池供电

◇探头线长：10m（标配）

◇整机功耗：工作电流峰值< 6mA(无外部控制输出时)
